استانداردهای نصب دکل

تعیین نوع دکل مطابق با درخواست واحد وایرلس  انجام می‌گیرد .قبل از اجرا، تاییدیه نصب دکل از طرف واحد راه‌اندازی و توسعه به واحد وایرلس ارائه شود.

اجزای دکل

1)     زیگزاگ‌های دکل

• قطر لوله بدنه اصلی دکل 3.1 سانتیمتر باید باشد.
• قطر زیگزاگها 1 سانتیمتر باید باشد.
• زیگزاگها از دو طرف باید جوش داده شوند .

2)     جنس بدنه دکل
بدنه دکل باید گالوانیزه گرم باشد که راه های تشخیص گالوانیزه گرم نسبت به سرد به این شرح است:

• گالوانیزه گرم رنگ کدرتری و شفافیت گالوانیزه سرد را ندارد.
• گالوانیزه گرم حالت شره شره دارد و سطح آن یکنواخت نیست.

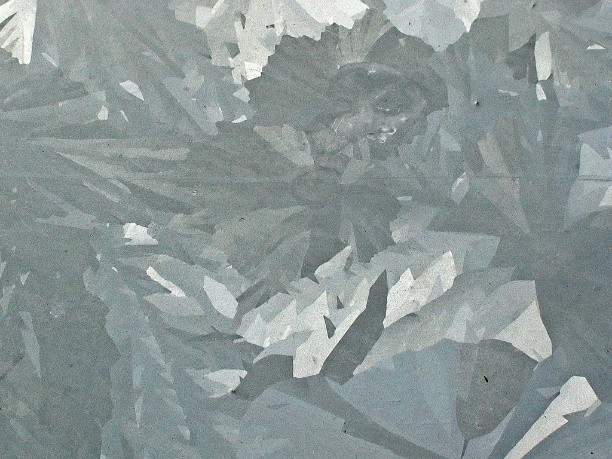

           ساختار یک ماده گالوانیزه گرم شده



3)  پیچ‌ها

طول پیچ‌های بکار رفته در دکل به اندازه ای باشد که پس از بسته شدن مهره، حداقل 3 رزوه خارج از مهره قرار گیرد.لازم به ذکر است در این اتصالات نیاز به استفاده از واشر تخت نیست.

4) بست‌ها و کورپی‌ها
کلیه قطعات نگهدارنده ساختار دکل (بست‌ها،کورپی‌ها) بصورت صحیح سفت و محکم شوند.

5) واشر فنری
در اتصال میله انکربولت و مهارکش ها به صفحات ذوزنقه ای می بایست به طور هم زمان از واشر تخت و فنری استفاده شود به طوری که واشر فنری بین مهره و واشر تخت قرار گیرد.

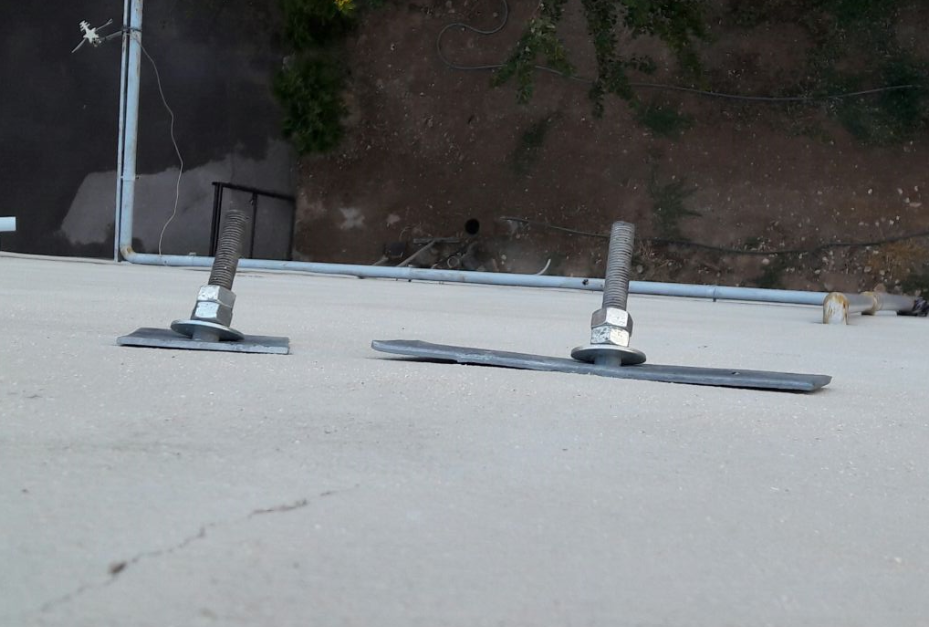

6) انکربولت
مسیر دید هر یک از انکر بولتها باید در راستای پایه دکل باشد. همچنین مشخصات انکر بولت‌ها به شرح زیر است:

• قطر آن 1.25 سانتیمتر است.
• طول انکر بولت:
• حداکثر دو متر اگر ضخامت ذوزنقه 0.9 سانتیمتر است
• حداکثر پنج متر اگر ضخامت ذوزنقه 1.25 سانتیمتر است.
• میله اتصال انکر بولت باید با دو مهره و واشر تخت به صفحه ( 5 mm)  بسته شوند . صفحه دیواری 30*30 و یا حداقل 20*20 بوده و حتما قبل از نصب ضدزنگ زده شود.



• میله اتصال انکربولت اصلی که بر روی فونداسیون نصب میشود از انکربولت نمره 16یا 18 فولادی استفاده شود.

نکات مهم ( قیمت نصب دکل):

• فضای خالی برای صفحاتی که نصب می شود نماند و حتی الامکان جوش داده شود .
• استراکچر نصب آنتن بصورت افقی و صحیح نصب گردیده و تراز باشد.
• فاصله کابل متصل به میله برقگیر با فیدرها حداقل 40 سانتی متر باشد.
• برای فرم دهی و مسیر عبور کابلها روی دکل حتما از بسط های استاندارد و فیدر استفاده شود.
